ISDN - Anwendungsbeispiel

Dieses Beispiel basiert auf eigenen Erfahrungen und ist im Selbstaufbau möglich. Alle genannten Kosten sind nur ca. - Angaben.

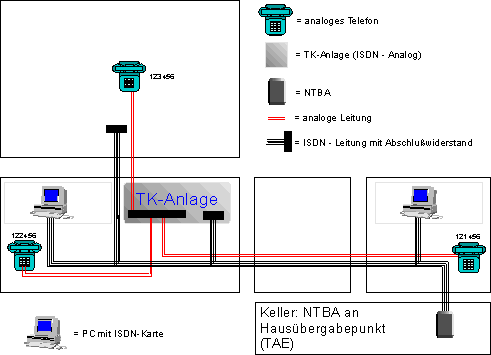

analoges Telefon analoges Telefon analoges Telefon analoges Telefon PC mit ISDN-Karte Telefonanlage PC mit ISDN-Karte MSN MSN MSN analoge Leitung NTBA PC mit ISDN-Karte ISDN-Leitung mit Abschlußwiderstand NTBA Leitungsabschluß 'Bauplan'
Kosten am Beispiel

Telefon:
Alle in diesem Beispiel gezeigten Telefone sind analog arbeitende ("alte") Telefone. Sie können an einem ISDN-Anschluß nur nach Vorschaltung eines a/b-Wandlers bzw. eine TK-Anlage genutzt werden.

Die analoge Leitung:
benötigt zwei Drähte, um analoge Endgeräte zu versorgen. Diese Leitungen liegen in den meisten Häusern schon fest installiert (da darüber ja die alten Geräte ohnehin schon gespeist wurden).

Die ISDN-Leitung:
muß vieradrig ausgelegt sein, um eine Verbindung mit dem NTBA zu gewährleisten. Es kann sein daß extra für diese Leitung (S0-Bus) Kabel eingezogen oder verlegt werden müssen.

Der NTBA benötigt zur korrekten Datenübertragung einen Widerstand
am Ende der Leitungen. Ist er zu klein, kann es zu starken Störungen oder einem Totalausfall bis hin zu Schäden an Geräten kommen. Der Abschlußwiderstand kann beim Anschluß eines Gerätes in Form des angeschlossenen Gerätes auftreten; extra Widerstände müssen an der letzten Dose hinter dem NTBA eingesetzt werden, wenn ein S0-Bus gelegt wird.




Zurück zum letzen Ort

Kosten beim Anwendungsbeispiel:

  • NTBA und Anschlußgebühr: 100,- DM
  • Ein ISDN-Telefon: 150,- DM (als Not-Telefon bei Stromausfall o.ä.)
  • TK-Anlage (SONDERANGEBOT bei Beauftragung eines ISDN-Anschlusses): 200,-
  • die alten (analogen) Telefone und entspr. Kabel bereits vorhanden
  • Neuverlegung (Eigenarbeit) der ISDN-Leitungen (Meterware von der Telekom ist am günstigsten): 30,- DM
  • ISDN-Einbaudosen: 20,- DM/Stck. = 80,- DM
  • zwei PC-ISDN-Karten (Selbsteinbau): 150,- DM; eine war im Set enthalten

    • Gesamt: 710,- DM



© by Martin Diedrich, Herzberg 1998
